Cette platine permet l'affichage de la fréquence, l'affichage du réglage du niveau audio en entrée, de l'affichage de la puissance HF souhaitée par les 6 boutons poussoirs. Elle se connecte au processeur. Les leds bicolor permettent l'affichage du vérouiullage de la PLL : couleur rouge, non vérouillé, couleur vert, vérrouillé. Le système permet de basculer d'un état à l'autre par une seule entrée.

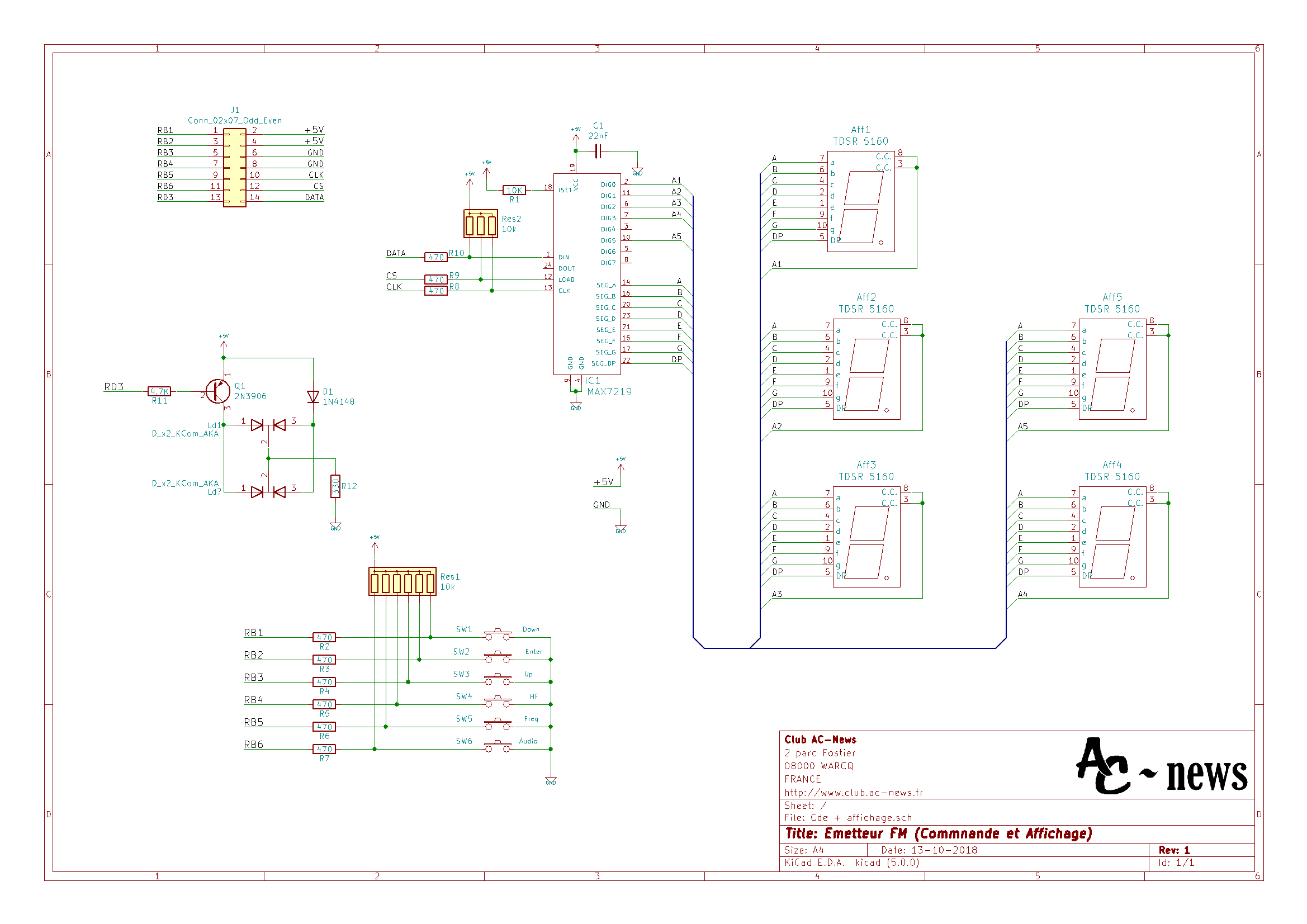

Le schéma :

Le circuit imprimé :

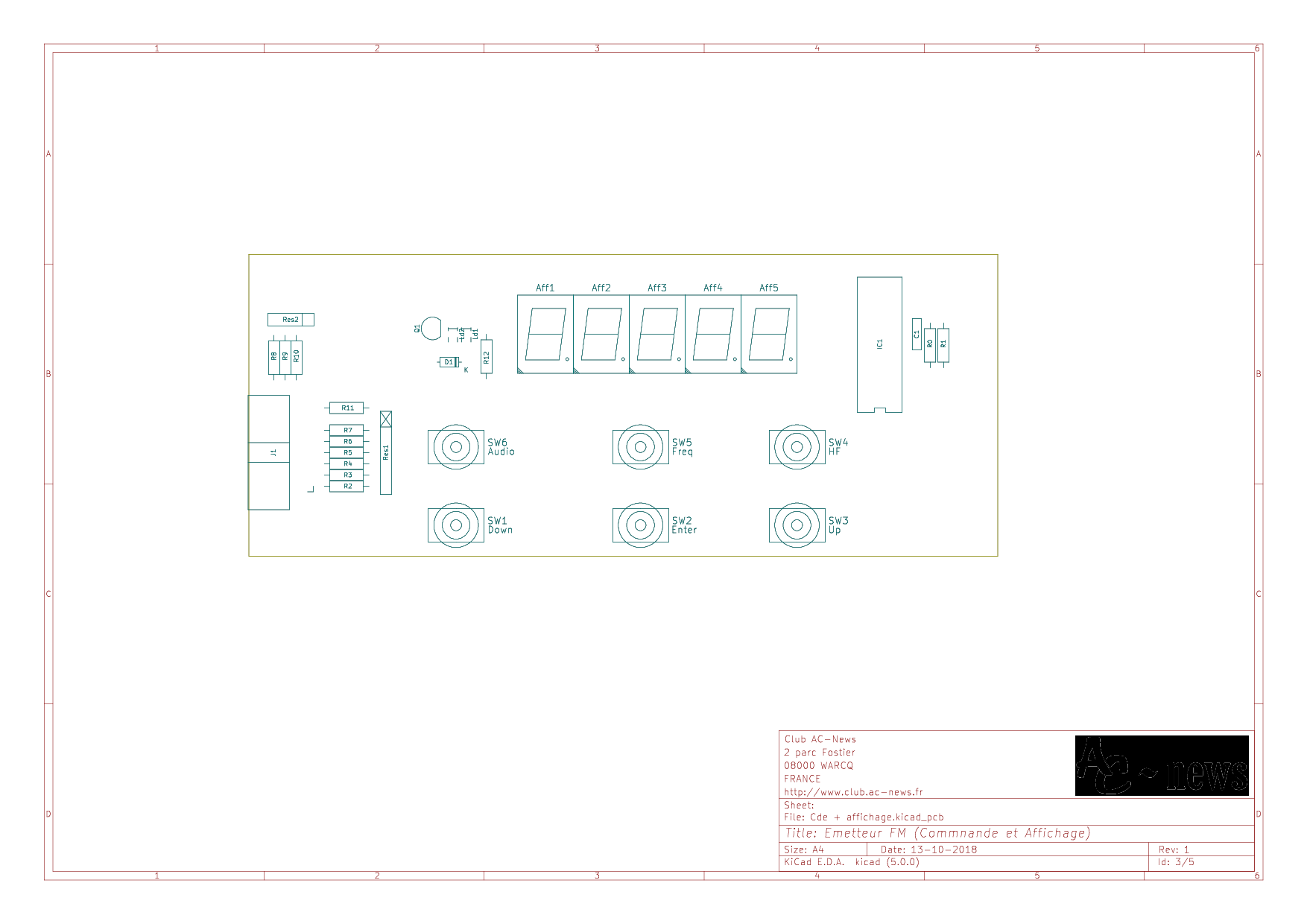

L'implantation :

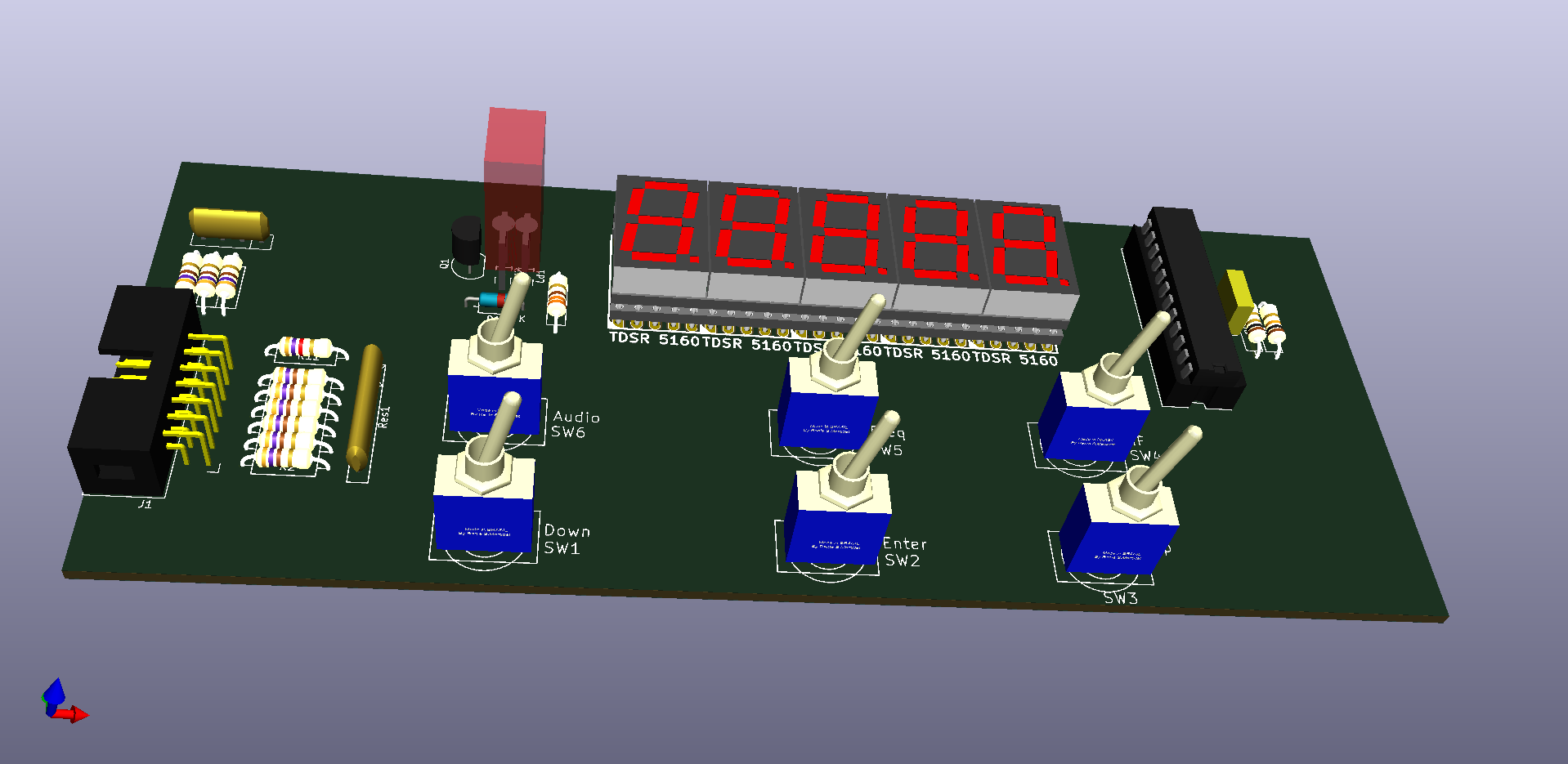

Vue 3D de la platine :

Note : Les leds bicolores et les poussoirs ne sont pas les composants 3D correct. Il me faut les reprendre en CAO pour les modifier mais déjà cette vue 3D donne une bonne vision de la platine montée. A noter que les afficheurs 7 segments sont montés sur 2 étages de barettes sécables pour les amener contre le plexi rouge incrusté dans la facade du rack 19 pouces - 2U. Cette hauteur correspond à la hauteur du chassis des poussoirs.

Téléchargement du fichier Kicad 5.00 :   cde+affichage.zip180.97 Ko
